zentrale Lüftungspakete

Rohbaupakete



Diese zentralen Lüftungspakete der InovaTech GmbH als Selbstbausatz vom kleinen Rohbauset bis zum kompletten Paket inkl. Lüftungsgerät in der Ausführung DN75 werden in der Rohbauphase eingebaut, können aber auch für die Sanierung eingesetzt werden. Wahlweise sind diese mit Metall oder Kunststoffverteilern erhältlich.

Die Verlegung kann in die Filigrandecke, in den Fußboden oder in die Zwischendecke erfolgen. Bei der Verlegung in die Decke oder in den Boden besprechen Sie dies vorher unbedingt mit Ihrem Statiker.

Wir liefern die Pakete mit Montage- sowie Betriebsanleitungen aus und stehen Ihnen bei Fragen zur Verlegung und Installation zur Verfügung. Sie profitieren dabei von unserer langjährigen Erfahrung in dem Bereich der Lüftungstechnik.

Rohbaupaket in die Filigrandecke

Verlegung auf dem Fussboden

Verlegung in die Zwischendecke

zum Onlineshop

Unterschied Verteilerkästen

mit Metallverteilern



Rohbaupakete mit Metallverteiler



 Download: Verlegehinweis Beispiel Ventilgehäuse 736.8 KiB





mit Kunststoffverteilern

lüftungspakete mit Kunststoffverteilern
 Download: Verlegehnweis Dichtung & Klickring 396.0 KiB

komplette Lüftungspakete mit Lüftungsgerät



erweitert um das Rohbaupaket sind folgende Komponenten enthalten:



  • Lüftungsgeräte (je nach Wahl von Brink oder Zehnder)
  • Außen- und Fortluftleitungen
  • Außen- und Fortluftelemente
  • Anschluss Gerät zu den Verteilerkästen mit Flexschlauch

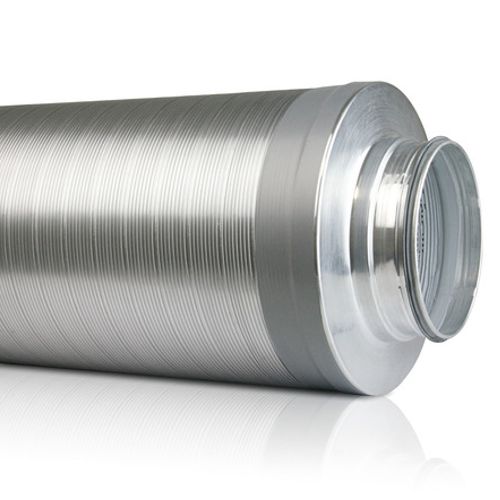

  • Wahlweise mit Telefonieschalldämpfern











Rohbaupaket mit Flair 325

Lüftungspakete mit Brink Flair 325

Das Bild zeigt den groben Aufbau der Lüftungsanlage

Anlagenschema mit Brink Flair 325

Materialbeschreibung

Lüftungsschlauch:

Lüftungsschlauch flexibel antistatisch und antibakteriell

flexibles Lüftungsrohr



Das antibakteriell und antistatisch flexible Lüftungsrohr in DN 75 passt zu allen handelsüblichen Luftverteilsystemen der Größe DN 75. Durch den zweischichtigen Aufbau wird der innere luftführende und glatte Schlauch (Ø 63 mm) durch den äußeren gewellten Schutzmantel (Ø 75 mm) wirksam geschützt. Die zwei Rohrkappen dienen zum Schutz gegen Verschmutzung während des Transportes und auf der Baustelle.

Der Lüftungsschlauch wird als 50 m - Ringbund geliefert und kann in den Farben Grün und/oder Blau bestellt werden.

Durch seine Konstruktion und seine Eigenschaften garantiert die flexible Rohrleitung einen einwandfreien Lufttransport und niedrige Druckverluste.

weitere Informationen...

Metallverteiler



Luftverteilerkasten

Kunststoffverteiler



Kunststoffverteiler



  • inkl. Montagefassung
  • Klemmen gegen Ausrutschen des flexiblen Rohrs
  • innere isolierte Metallbox
  • Revisionsöffnung
  • Anschluss: DN160 auf 12x DN75





  • extrem leicht, kantenfrei
  • Universal installierbar, z.B. an Wanden oder Boden
  • Integrierte Befestigungspunkte beidseitig
  • Anschluss Hauptleitung tauschbar, dadurch horizontale und vertikale Installation
  • variabller Anschluß: DN125, DN150,DN160 und DN180 auf 8x,16x oder 24x DN75

Ventilanschluss Metall



Ventilanschluss Metall



  • Nutzbar für Zu- und Abluft
  • Installation in Decke oder Wand
  • 1x oder 2x DN75 auf 1x DN125
  • Klemmen gegen Ausrutschen des flexiblen Rohrs

Ventilanschluss Kunststoff



Kunstsoff Ventilanschluss



  • Nutzbar für Zu- und Abluft
  • Installation in Decke oder Wand
  • 1x oder 2x DN75 auf 1x DN125
  • Einfach kürzbar
  • Antimikrobielle und antistatische

Klickring



Klickring für Ventilanschluss Kunstsoff



  • Nur für Kunststoffverteiler und Ventilanschluss
  • zur sicheren Verbindung
